DRAGINO · Sensor · LoRa · Luft- und Wasserdrucksensor · PS-LB-TG4-E -EU868

Die Sensoren der Dragino PS-LB Serie sind LoRaWAN Drucksensoren für Internet of Things Lösungen. PS-LB kann Luft-, Wasserdruck und Flüssigkeitsstand messen und die Sensordaten über Funk auf den LoRaWAN IoT-Server hochladen.

Die Sensoren der Serie PS-LB umfassen die Typen Gewindeinstallation und Eintauchen, sie unterstützen verschiedene Druckbereiche, die für unterschiedliche Messanforderungen verwendet werden können.

Die im PS-LB verwendete LoRa-Funktechnologie ermöglicht es dem Gerät, Daten zu senden und extrem große Reichweiten bei niedrigen Datenraten zu erreichen. Sie bietet Spreizspektralkommunikation mit extrem großer Reichweite und hoher Störfestigkeit bei minimalem Stromverbrauch.

PS-LB unterstützt die BLE-Konfiguration und drahtlose OTA-Updates, die dem Benutzer die Nutzung erleichtern.

PS-LB wird von einem 8500mAh Li-SOCI2-Akku angetrieben, der für eine Langzeitnutzung von bis zu 5 Jahren ausgelegt ist.

Jede PS-LB ist mit einer Reihe von eindeutigen Schlüsseln für LoRaWAN-Registrierungen vorinstalliert. Registrieren Sie diese Schlüssel auf dem lokalen LoRaWAN-Server und die Verbindung wird nach dem Einschalten automatisch hergestellt.

Dieser Sensor ist zum Messen des Luftdrucks in Rohren gedacht. Zum Messen des Wasserdrucks in Behältern verwenden Sie bitte Art. 217626

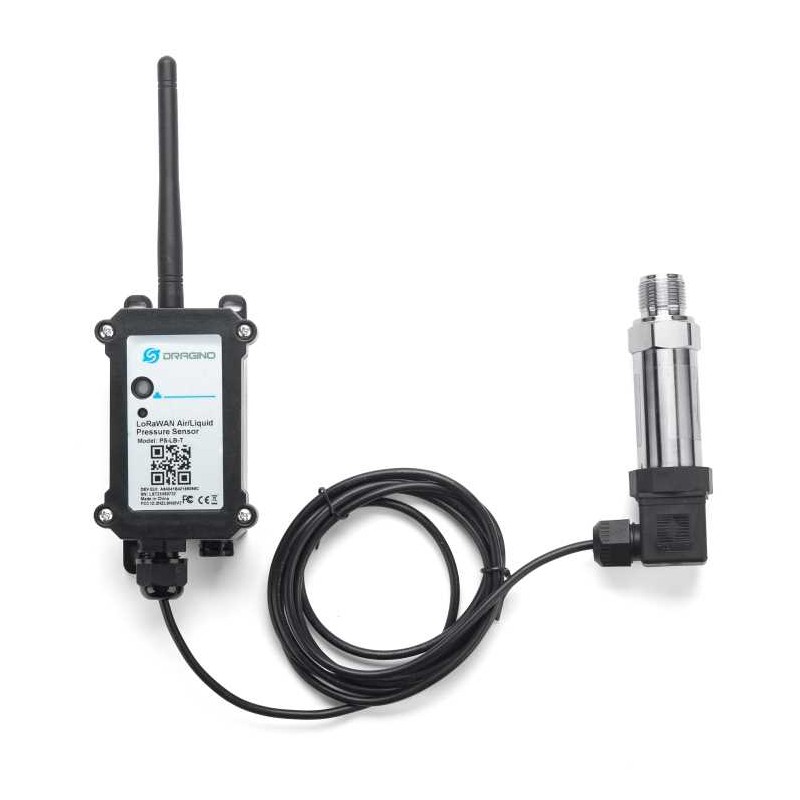

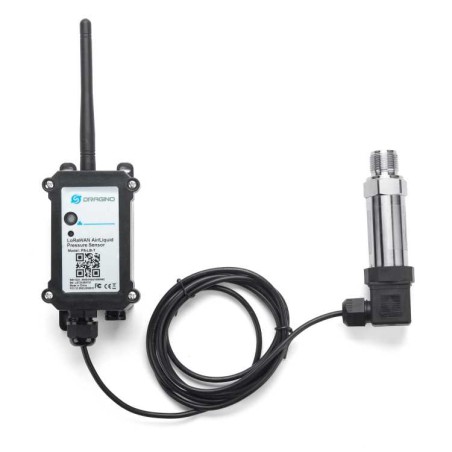

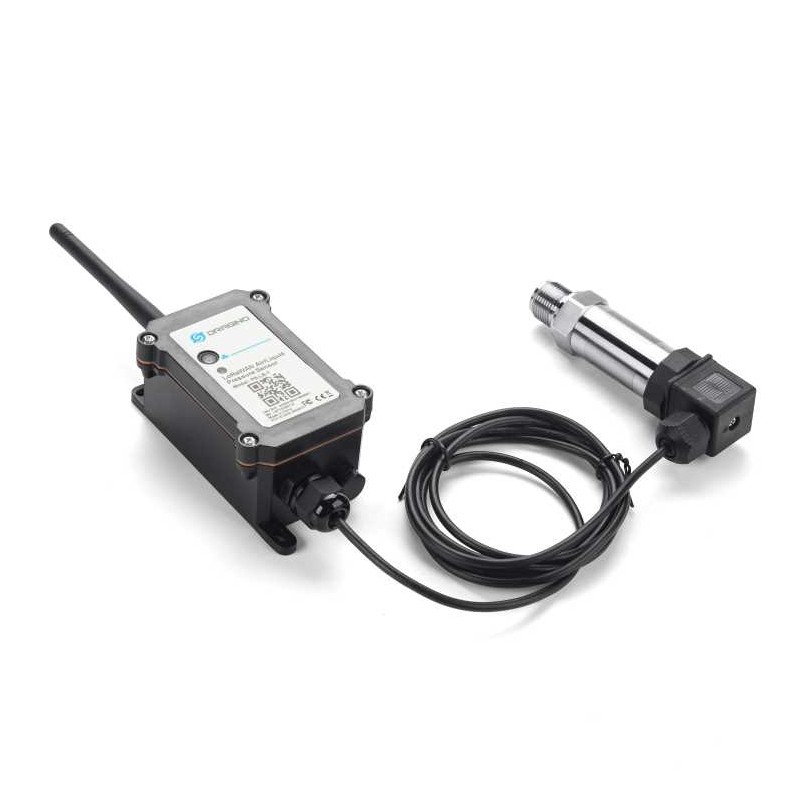

Dieser Sensor verfügt über eine Sonde für Gewindeinstallation mit einem G1/2 Gewinde und folgenden Eigenschaften:

• Hersman Druckmessumformer
• Messbereich: 0-1MPa - für weitere Messbereiche kontaktieren Sie bitte unseren Vertrieb.
• Genauigkeit: 0,2% F.S.
• Langzeitstabilität: 0.2% F.S ±0.05%
• Überlast 200% F.S.
• Nulltemperaturdrift: 0,03% FS/°C(=100Kpa), 0,02%FS/°C(&gt100Kpa)
• FS-Temperaturdrift: 0,003% FS/°C(=100Kpa), 0,002%FS/°C(&gt100Kpa)
• Lagertemperatur: -30°C~80°C
• Betriebstemperatur: -20°C~60°C

Features:

• LoRaWAN 1.0.3 Klasse A
• Ultra-niedriger Stromverbrauch
• Messung von Luft-, Gas- oder Wasserdruck
• Verschiedene Druckbereiche verfügbar
• Gewindeinstallationstyp oder Eintauchtyp
• Überwachung des Batteriestands
• Bandbreiten: EU868
• Unterstützt Bluetooth v5.1 und LoRaWAN-Fernkonfiguration
• Unterstützt drahtlose OTA-Update-Firmware
• Uplink in regelmäßigen Abständen
• Downlink zum Ändern der Konfiguration
• 8500mAh Akku für Langzeitbetrieb

Specifications:

  Micro Controller:

• • MCU: 48Mhz ARM
  • Flash: 256KB
  • RAM: 64KB

   Common DC Characteristics:

• • Versorgungsspannung: 2.5v ~ 3.6v
  • Betriebstemperatur: -40 ~ 85°C

    LoRa Spec:

• • Frequenzbereich Band 1 (HF): 862 ~ 1020 Mhz
  • Max +22 dBm konstanter RF output vs.
  • RX Empfindlichkeit: bis zu -139 dBm.
  • Ausgezeichnete Blocking-Immunität

    Stromeingangsmessung:

• • Bereich: 0 ~ 20mA
  • Genauigkeit: 0.02mA
  • Auflösung: 0.001mA

   Spannungseingangsmessung:

• • Bereich: 0 ~ 30v
  • Genauigkeit: 0.02v
  • Auflösung: 0.001v

   Batterie:

• • Li/SOCI2 nicht aufladbare Batterie
  • Kapazität: 8500mAh
  • Selbst-Entladung: &lt1% / Year @ 25°C
  • Max. Dauerstrom: 130mA
  • Max. Strom: 2A, 1 second

   Stromverbrauch:

• • Sleep Mode: 5uA @ 3.3v
  • LoRa Transmit Mode: 125mA @ 20dBm, 82mA @ 14dBm
