RAK Wireless WisDuo RAK4200 LoRa® Evaluation Board

Überblick

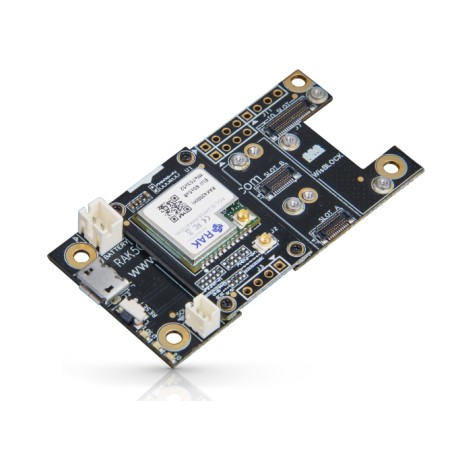

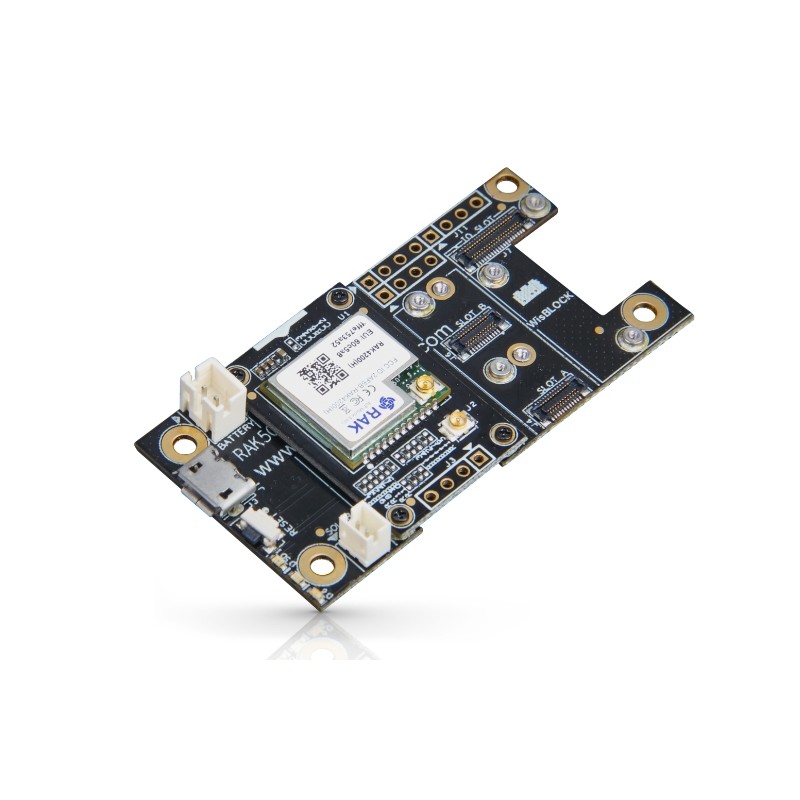

Das RAK4200 LPWAN Evaluation Board ist ein WisDuo-Produkt, bestehend aus dem RAK4200 LPWAN-Modul und dem RAK5005 WisBlock Base. Mit diesem Entwicklungsboard können Sie auf alle seriellen und GPIO-Ports zugreifen und diese einfach konfigurieren. Das Kernmodul RAK4200 enthält eine STM32L071 MCU und einen SX1276 LoRa® Chip, der den LoRaWAN® 1.0.2 Protokollen entspricht.
Die vollständige Dokumentation zu diesem Produkt finden Sie auf unserer Website-Dokumentationsseite.
Hinweis!
Um eine optimale Antennenanpassung für das Low- und High-LoRa-Band zu erreichen, gibt es zwei Modultypen mit unterschiedlicher Hardware. Das Modul vom Typ L funktioniert nur für die LoRa-Bänder 433MHz und 470MHz. Das Modul vom Typ H ist für den Bereich von 868MHz bis 923MHz (den Rest des Spektrums). Beachten Sie, dass die Hardware spezifisch für Ihr ausgewähltes Band ist und nicht geändert werden kann.

Eigenschaften

• LoRa®-Modul für Smart City, Smart Agriculture, Smart Industry
• I/O-Ports: UART/I2C/GPIO
• Temperaturbereich: -40°C bis +85°C
• Frequenzbereich: 433 bis 470 MHz 863 bis 923 MHz (gesamtes LoRa®-Spektrum)
• Low-Power-Funksysteme mit 7,8kHz bis 500KHz Bandbreite
• Ultra-Low-Power-Verbrauch 1,5uA im Sleep-Modus
• Kern: ARM 32-Bit Cortex M0+ mit MPU
• Bis zu 128KB Flash-Speicher mit ECC
• 20KB RAM

Lieferumfang

• 1 x RAK4200 EVB
• 1 x Micro USB Kabel
• 1 x IPEX LoRa Antenne
• 2 x 4-Pin Header
• 13 x Duont Lines
