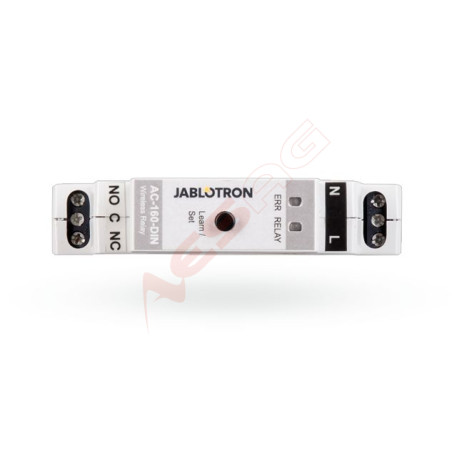

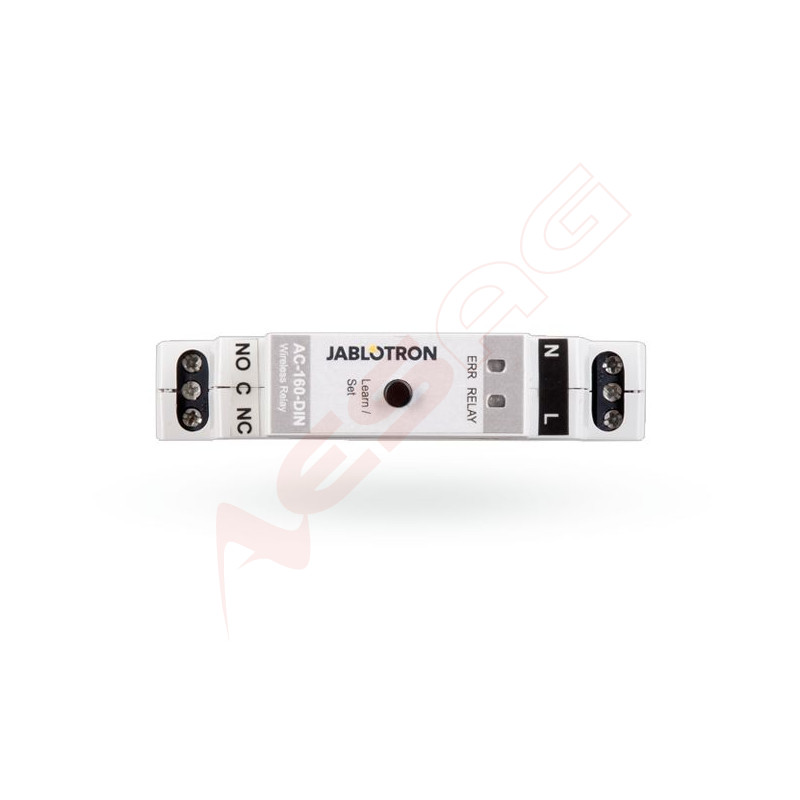

JABLOTRON 100 - Multifunktions-Funkrelais für die Hutschiene
Das Relais kann jedoch als eine voll automatische Einrichtung installiert werden, die auf die Aktivierung der unidirektionalen Melder der Baureihe JA-15x reagiert. In diesem Fall reagiert das Relais entsprechend dem gewählten Modus für den jeweiligen Melder (Modi: Mit Haltezeit kopieren, Impuls, Status ändern, Ausschalten und Sperren). Es ist auch ein kombinierter Betrieb möglich, bei dem das Relais das Schalten des PG-Ausgangs von der Zentrale kopiert oder auf die Aktivierung der am Multifunktionsrelais angelernten Melder reagiert. Es bietet ein galvanisch sowie sicherheitstechnisch getrenntes Umschaltrelais zum Schalten der Kraftlasten 230 V AC/16 A. Es nimmt eine Position im System ein.
Produktbesonderheiten:
- Lasten bis 16A schaltbar
- Hutschienenmontage
- Sicherheitsklasse 2
Technische Daten:
| Betriebsleistung | 230 V/50 Hz |
|---|---|
| Stromverbrauch 230 V AC (min/max) | 0,5 W/1,7 W |
| Kommunikationsfrequenz | 868,1 MHz, Jablotron Protokoll |
| Antenne | Interner/optional externer Antennen-Typ AN-868 |
| MFR Schaltleistung - Schutzklasse II: | |
| - Maximale Schaltspannung | 250 V AC |
| - Ohmsche Last (cosφ=1) | max. 16 A |
| - induktive Last (cosφ=0,4) | max. 8 A |
| - Halogenbeleuchtung | max. 1000 W |
| - Minimale DC Schaltleistung | 0,5 W |
| Empfohlene Verbindungskabel | max. 2 x 1,5 mm2; max. 1 x 2,5 mm2 |
| IP-Deckungsstufe | IP-20 (nach EN 65529), IP-40 (für Frontpanel) |
| Abmessungen | 18 x 90 x 64 mm |
| Gewicht | 65 g |
| Betriebstemperatur | -10 °C to + 40 °C, relative Luftfeuchtigkeit 75%, keine Kondensation |
| Entspricht | ETSI EN 300 220-1, EN 50130-4, EN 55022, EN 60950-1, EN 50581 |
| Betrieb gemäß | ERC REC 70-03 |
Lieferumfang:
- 1x Funk Multifunktions-Relais
- 1x Bedienungsanleitung
