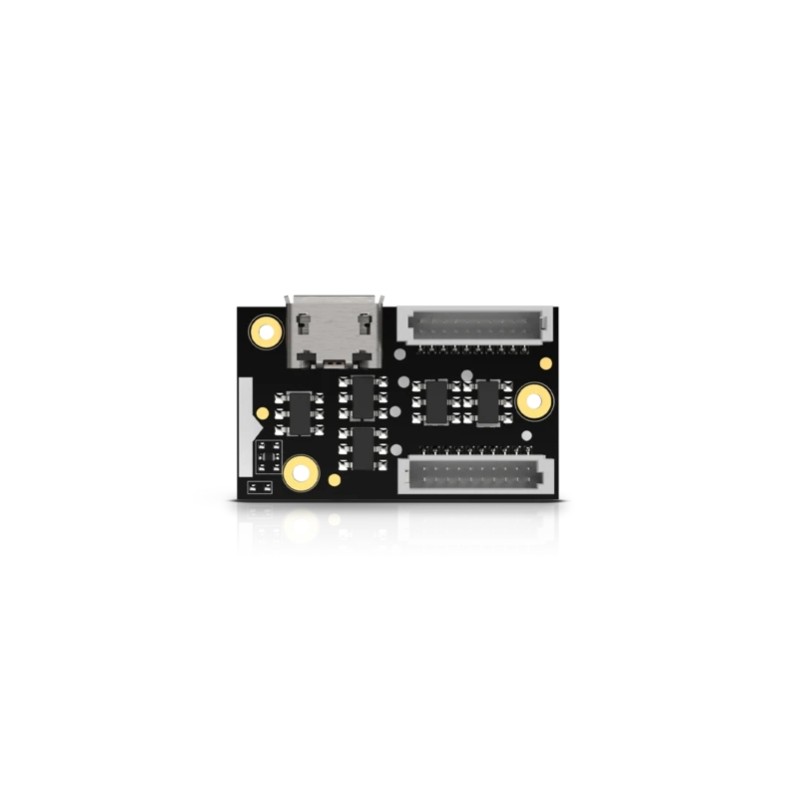

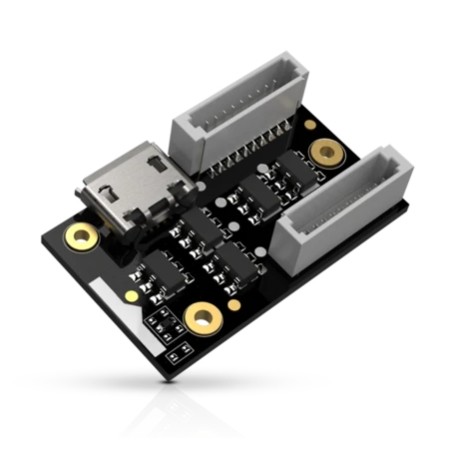

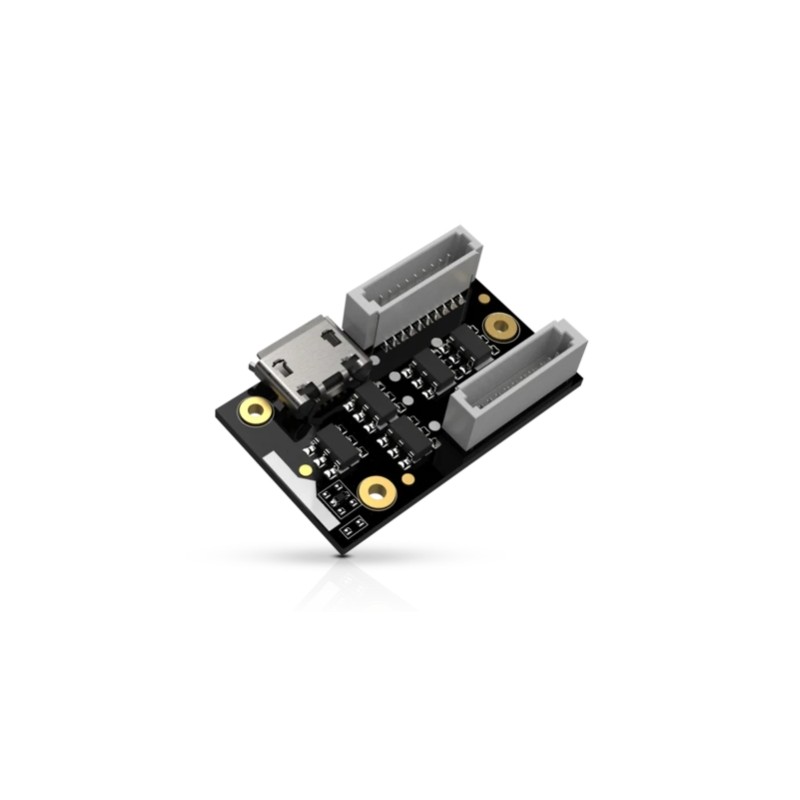

RAK Wireless WisBlock IO Extention Board

Überblick

Der RAK5804 ist ein WisBlock Interface, das das WisBlock System um eine Vielzahl von zusätzlichen Schnittstellen erweitert. Es ist die Lösung, um Ihre eigenen Sensoren, Displays oder Tasten an Ihre WisBlock-Lösung anzuschließen.

Der RAK5804 stellt Schnittstellenpins sowie I2C und UART über 3 Anschlüsse für die Anwendungsports des Benutzers zur Verfügung. Benutzer können über diese Anschlüsse Sensoren, digitale E/A, analoge E/A und Slave-Geräte über die I2C- und UART-Ports anschließen, um ihre endgültige IoT-Lösung zu vervollständigen.

Der RAK5804 in Kombination mit dem RAK4631 WisBlock Core bietet Ihrer Lösung eine Schnittstelle zu nicht standardisierten Sensoren und Benutzerschnittstellen. Diese Schnittstelle ist die Brücke zwischen solchen Sensoren und LoRaWan®-Kommunikation, LoRa®-Punkt-zu-Punkt-Verbindungen oder BLE.

Das RAK5804 ist ideal für batteriebetriebene Anwendungen, da das WisBlock-System es ermöglicht, das Modul komplett abzuschalten, um den Stromverbrauch des Systems noch weiter zu reduzieren. Die Schaltkreise sind außerdem durch TVS geschützt und verhindern eine Überlastung der Ausgangsleistung durch einen PTC-Thermistor.

Eigenschaften

• WisBlock Interface Erweiterungsmodul mit analogen Eingängen, digitalen GPIO's, I2C, serieller und
• USB-Schnittstelle.
• Geringe Leistungsaufnahme

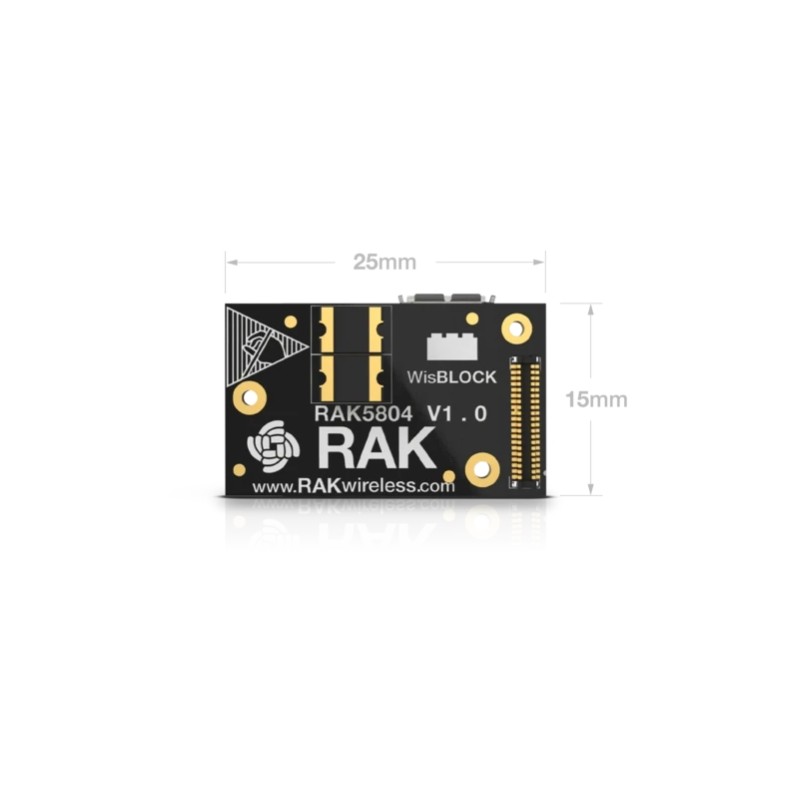

• Kleiner Formfaktor
• TVS-geschützte Schaltungen
• PTC-Thermistor zum Schutz vor Überlastung der Ausgangsleistung
• Unterstützte Ports

1. 1 USB-Anschluss
2. 2 I2C-Anschluss
3. 1 Serieller Anschluss
4. 4 Digitale E/A
5. 1 Analogeingangsanschluss
6. 2 LED-Ausgänge
7. 1 Tasteneingang

Link zum Datenblatt

RAK5804 WisBlock Interface Extension Module Datasheet | RAKwireless Documentation Center
