RAK Wireless WisDuo Breakout Board
RAK3244
Überblick

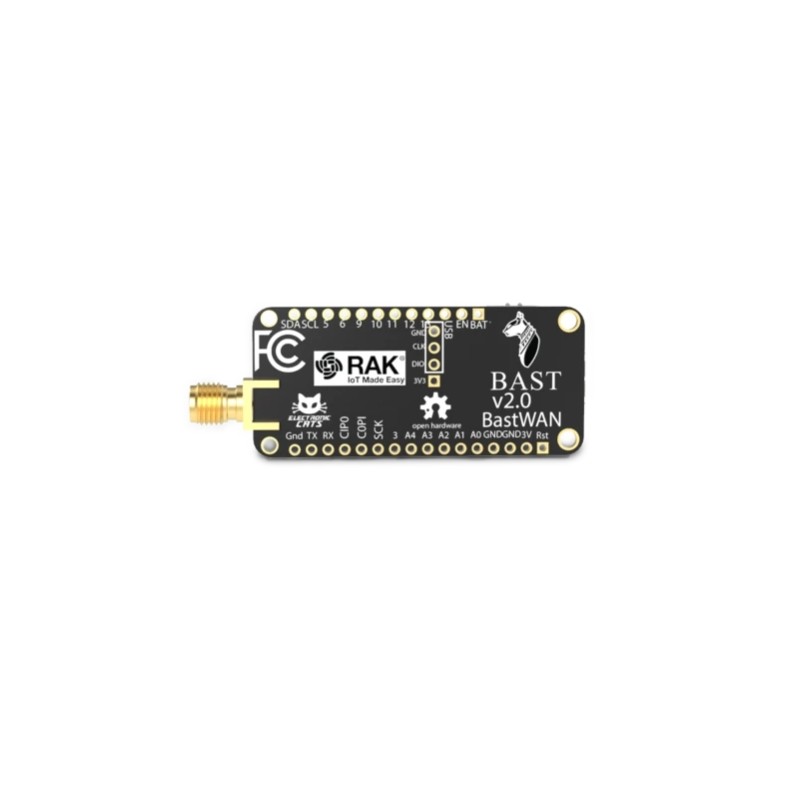

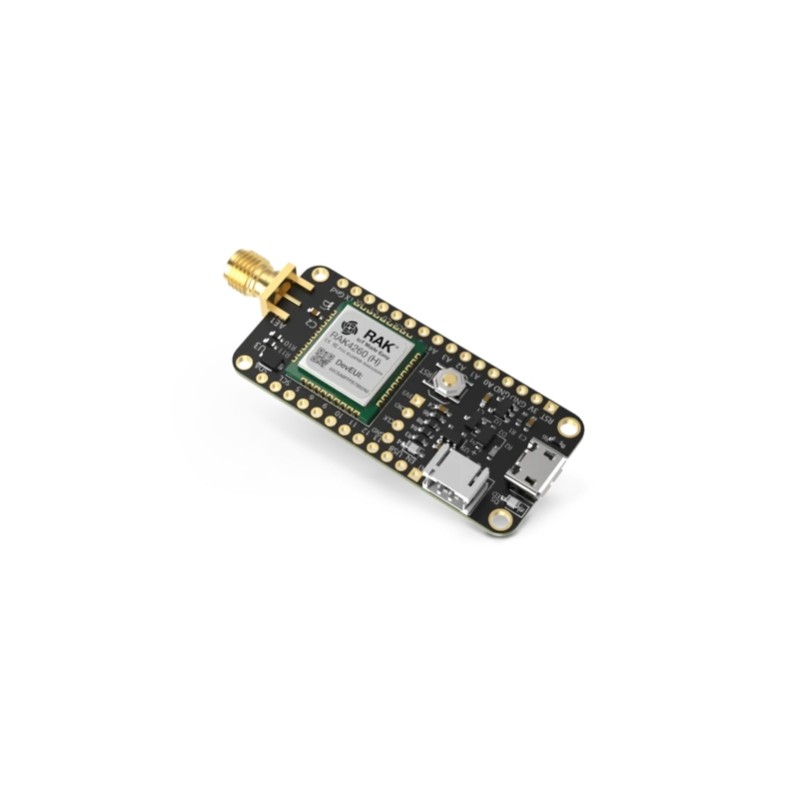

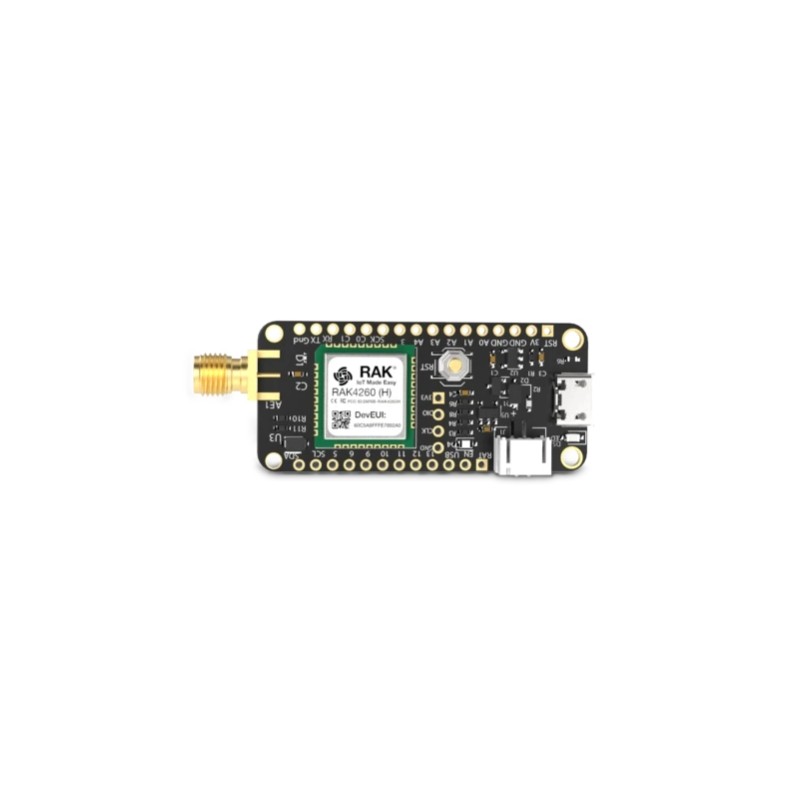

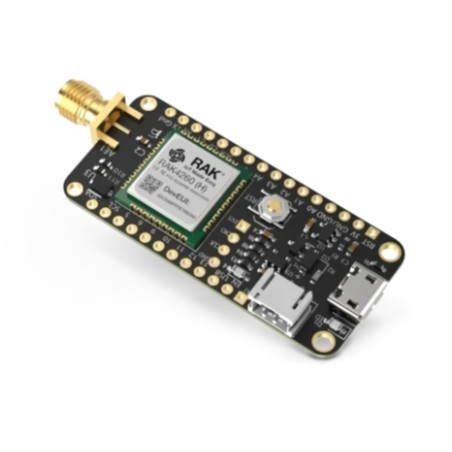

BastWAN ist ein Feather-Formfaktor-Board mit dem extrem stromsparenden und leistungsstarken RAK4260-Modul als Herzstück. Es wird vom Microchip R34 LoRa® System-in-Package (SiP) betrieben, das einen 48Mhz SAML21 32-bit Mikrocontroller enthält. Außerdem verfügt er über eine native USB-Funktionalität und einen LoRa-Transceiver.
Das von Electronic Cats entwickelte BastWAN verfügt über einen Micro-USB-Anschluss und ein LiPo-Akkuladegerät sowie über einzigartige Elemente wie einen ATECC608A-Crypto-Authentifizierungschip und 2 MB SPI-Flash für zusätzlichen Speicher.
Zur einfachen Softwareentwicklung wird die Arduino-Umgebung vollständig unterstützt, einschließlich eines LoRa/LoRaWAN®-kompatiblen Stacks.
Das Board wird mit dem UF2-Bootloader vorinstalliert und erscheint als virtuelles Laufwerk. Die Neuprogrammierung ist so einfach wie das Ziehen und Ablegen der Firmware-Datei - es sind keine speziellen Werkzeuge erforderlich. Da dieser Bootloader BOSSA-kompatibel ist, kann er auch direkt mit der integrierten Entwicklungsumgebung (IDE) von Arduino, MakeCode und vielen anderen Programmen verwendet werden.
BastWAN wird komplett montiert, getestet und mit dem UF2 USB-Bootloader programmiert.
Eigenschaften
Wesentliche Merkmale
- Perfekt für Anfänger und fortgeschrittene Entwickler.
- Schneller Prototyp mit LoRa/LoRaWAN-Technologie
- Kann mit vorhandenen Erweiterungskarten problemlos eine große Anzahl von Sensoren und Aktoren verwenden.
- Open-Source-Design und -Firmware von Electronic Cats
LoRa Eigenschaften
- Ultra-Low-Power LoRa® SiP Gerät
- Unterstützt den Frequenzbereich von 862 bis 1020 MHz
- Empfangs-Empfindlichkeit bis zu -148 dBm
- Maximale Sendeleistung bis zu 20 dBm
- Niedriger RX-Strom von 17 mA (typisch)
- LoRa, (G)FSK, (G)MSK Modulationen
Produkt-Spezifikationen
- RAK4260 @ 48MHz mit 3,3V Logik/Stromversorgung
- 256KB FLASH + 32KB RAM
- 32,768 kHz Quarz für Takterzeugung und RTC
- 3,3-V-Regler mit 500-mA-Spitzenstromausgang
- Native USB-Unterstützung, mit USB-Bootloader und Debugging über die serielle Schnittstelle
- 20 IO-Pins auf Stiftleisten verfügbar
- PWM, Hardware Serial, Hardware I2C, Hardware SPI Unterstützung
- 6 x 12-Bit-Analogeingänge
- 1 x 10-Bit-Analogausgang (DAC)
- Eingebautes 100mA LiPo-Ladegerät mit Ladestatusanzeige-LED
- Pin #13 rote LED für allgemeine Blinkzwecke
- Power/Enable-Pin
- Reset-Pin und -Taste
- 4 Befestigungslöcher
Lieferumfang
- 1x BastWAN Entwicklungsboard
- 1x Antenne für LoRa
- 1x Micro-USB-Kabel
- 1x Satz Jumper-Drähte
Link zum Datenblatt
RAK3244 BastWAN | RAKwireless Documentation Center
